需求 具体描述 （待）实现方式（/ 思路）
图表添加指示线条 添加竖向可移动的线条来指出瑕疵落点位置 使用对应的控件方法处理

实现方案：

（插件实现）对图表控件添加事件控制逻辑

使用如下变量来存储状态信息和选中的线条对象

1
2
3
4
5
6
7
8
9
//鼠标状态
bool  MouseDown = false;
//命中状态
bool StripSelected = false;
bool AxisXSelected = false;
bool AxisYSelected = false;

//当前被选中的线条
StripLine SelectedLine;

在 MouseMove 事件中的逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
MainWnd.ActiveControl = chart;
HitTestResult hit = chart.HitTest(Args.X, Args.Y);
//首先判断是否在图表范围内，然后判断当前是否有鼠标按键按下。

//只在范围内触发事件
if (hit.ChartElementType == ChartElementType.Nothing)
{
    SelectedLine = null;
    StripSelected = false;
    MouseDown = false;
    return;
}

if (MouseDown)
{
    //有鼠标按下时
    //移动元素
    //chart.ChartAreas[0].AxisX.MajorGrid.LineWidth = 1;

    //判断当前指针命中的元素

    //判断是否选中轴线
    if (AxisXSelected) { }

    if (AxisYSelected)
    {
        //创建线条
        var area = chart.ChartAreas[0];
        var vx = area.AxisX.PixelPositionToValue(Args.X);

        //切换到选中StripLine的状态
        StripSelected = true;
        SelectedLine = AddLineV(vx);
        AxisYSelected = false;
    }

    //判断是否选中Stripline
    if (StripSelected)
    {
        //如果存在线条被选中：移动线条
        if (SelectedLine != null)
        {
            var x = chart.ChartAreas[0].AxisX.PixelPositionToValue(Args.X);
            var max = chart.ChartAreas[0].AxisX.Maximum;
            if (x > 0 && x < max)
                SelectedLine.IntervalOffset = x;
            Console.WriteLine(x);
        }

    }
    else
        chart.Cursor = Cursors.Default;
}
else
{
    //指针命中元素
    //根据命中位置修改指针状态

    //判断是否命中轴线
    if (hit.ChartElementType == ChartElementType.Axis)
    {
        Axis axis = (Axis)hit.Axis;
        if (axis.Name == "Y (Value) axis")
        {
            //Y轴
            chart.Cursor = Cursors.SizeWE;
        }
        else if (axis.Name == "X axis")
        {
            //X轴
            //chart.Cursor = Cursors.SizeNS;
        }

    }

    //判断是否命中StripLine
    else if (hit.ChartElementType == ChartElementType.StripLines)
    {
        chart.Cursor = Cursors.SizeWE;

    }
    else
        chart.Cursor = Cursors.Default;

}

MouseDown 事件中的逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
MouseDown = true;
HitTestResult hit = chart.HitTest(Args.X, Args.Y);

//判断是否命中轴线
if (hit.ChartElementType == ChartElementType.Axis)
{
    //根据命中位置修改轴线选择状态
    Axis axis = (Axis)hit.Axis;
    if (axis.Name == "Y (Value) axis")
    {
        //Y轴
        AxisYSelected = true;
    }
    else if (axis.Name == "X axis")
    {
        //X轴

    }
    else
    {
        AxisXSelected = false;
        AxisYSelected = false;
    }

}

//根据命中位置修改当前选中的线条
if (!StripSelected)
{

    if (hit.ChartElementType == ChartElementType.StripLines)
    {
        SelectedLine = (StripLine)hit.Object;
        StripSelected = true;
        Console.WriteLine(SelectedLine);
    }
}

在 MouseUp 事件中清除选中状态

1
2
3
4
5
MouseDown = false;
SelectedLine = null;
StripSelected = false;
AxisYSelected = false;
AxisXSelected = false;

在 KeyDown 事件中添加删除线条的功能，具体代码不再赘述。

最终效果：

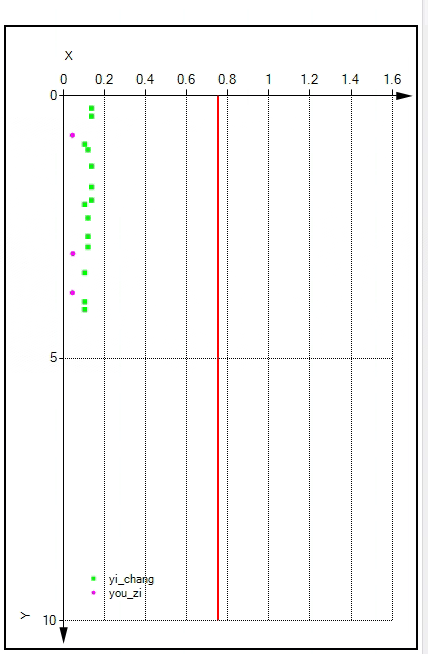

添加线条（操作方式为指针放置到 Y 轴然后向右拖动）

image-20221017183718325

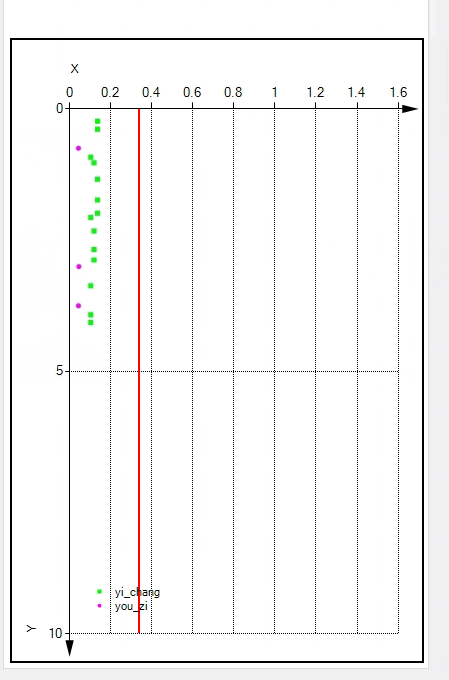

移动线条（操作方式为鼠标选中对应线条后拖动）

image-20221017183752937

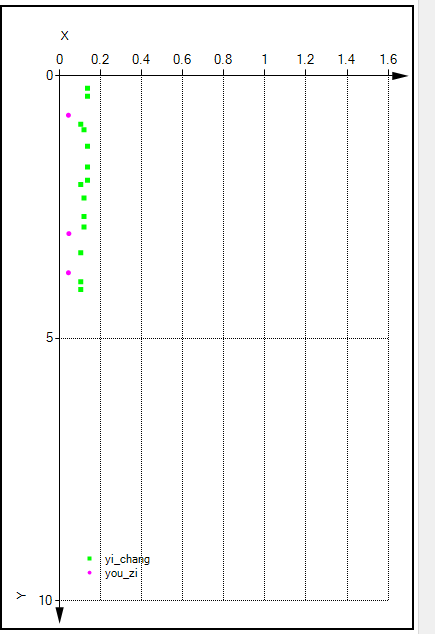

删除线条（操作方式为鼠标选中对应线条之后按 Delete 键）

image-20221017183819482

目前存在的问题：选中元素使用了 Hit 对象，网格线的 hit 优先级比创建的 Strip Line 线条更高，因此当指针移动到靠近网格线时会出现无法选中 Strip Line 的情况；

对应的解决方案：添加显示 / 隐藏网格线的快捷键 Ctrl 键，当隐藏网格线时可以正确的命中对应的线条，当需要显示网格线时，再使用相应快捷键显示网格线。

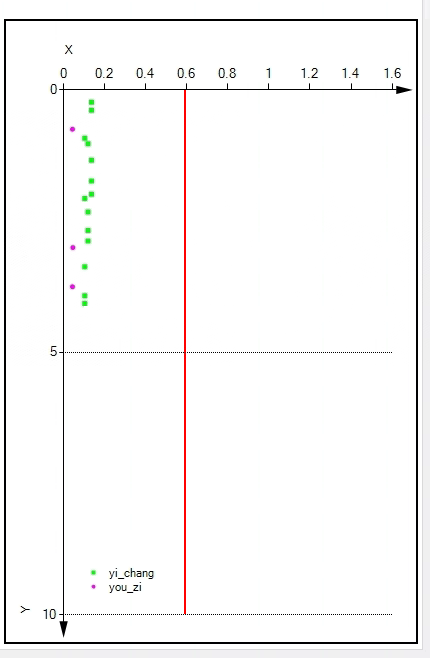

效果图：

image-20221017184402268
