# projectJoee

更新时间 2023-03-29

# 软件整体架构和逻辑

TODO：具体描述

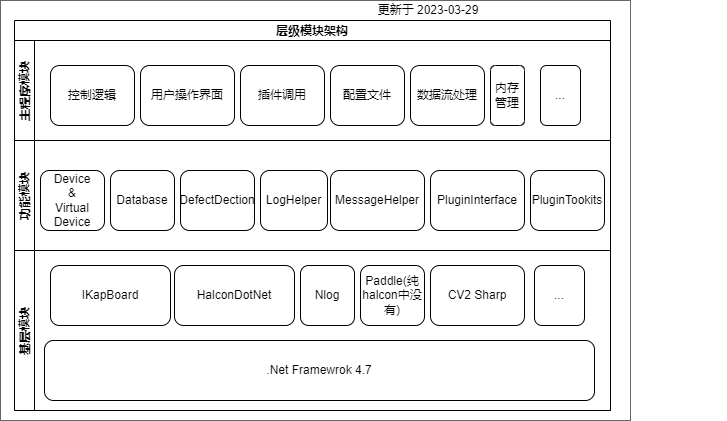

# 整体架构

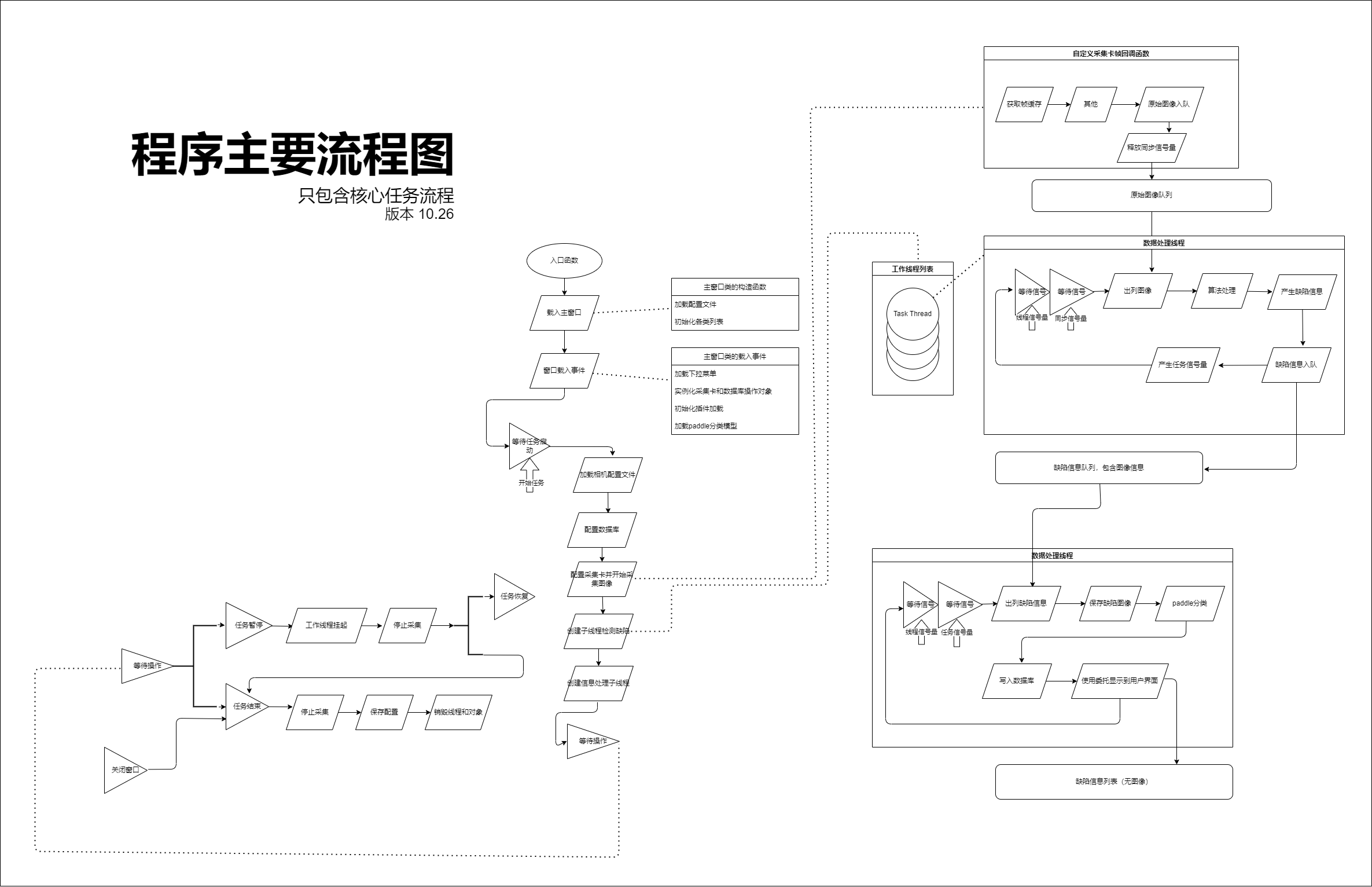

# 主程序流程图

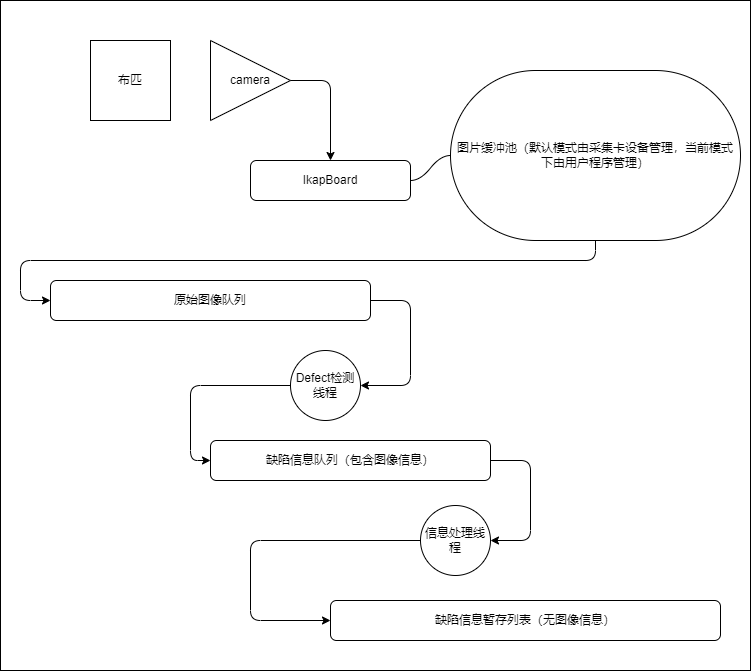

# 任务数据流

# 功能模块

该项目主要分为主程序模块（包含主界面部分和控制逻辑，配置项相关逻辑），核心功能模块（检测算法实现、采集卡相机控制实现、数据库调用实现、开发工具集、外部插件接口实现、虚拟设备实现等），以及通过接口实现的外部插件功能模块（图标功能插件、串口报警器插件、相机串口控制插件、debug 控制台插件等可扩展插件）

其中主程序模块和核心功能模块（位于 core 目录下)，是主程序运行所必须的部分，插件功能模块（位于 plugins 目录下) 是可以根据插件模块文件是否存在动态添加去除的。

# 主程序模块

Windalsa: 主要业务逻辑实现

子类:

• MainWnd.cs: 主窗体，是程序的主要框架，负责主要业务逻辑和实现外部插件加载

• Lists.cs: 自定义列表和控件数组

• Plugins.cs: 实现插件加载和抽象接口调用

• Utilties.cs: 扩展工具

• CustomException.cs: 自定义异常

# 核心功能模块

DataBaseHelper：数据库功能

DefectDetection：瑕疵检测功能

Devices：硬件设备连接

LogHelper：日志记录功能

PaddleInference：Paddle 分类推理

VirtualDevices：模拟硬件采集卡设备（开发调试工具）

DefaultValues：定义默认变量和参数 (部分调用，考虑去掉)

PluginInterface：定义插件接口和相关工具实现

# 插件模块，以 Plugin 开头（PluginInterface 除外）

PluginChart：图表功能

PluginSerialDevice：串口报警器功能

PluginStatement：版权声明

PluginDebugConsole：Debug 控制台工具

PluginWndDemo：实现插件载入外部窗口的 Demo，不会被正式使用

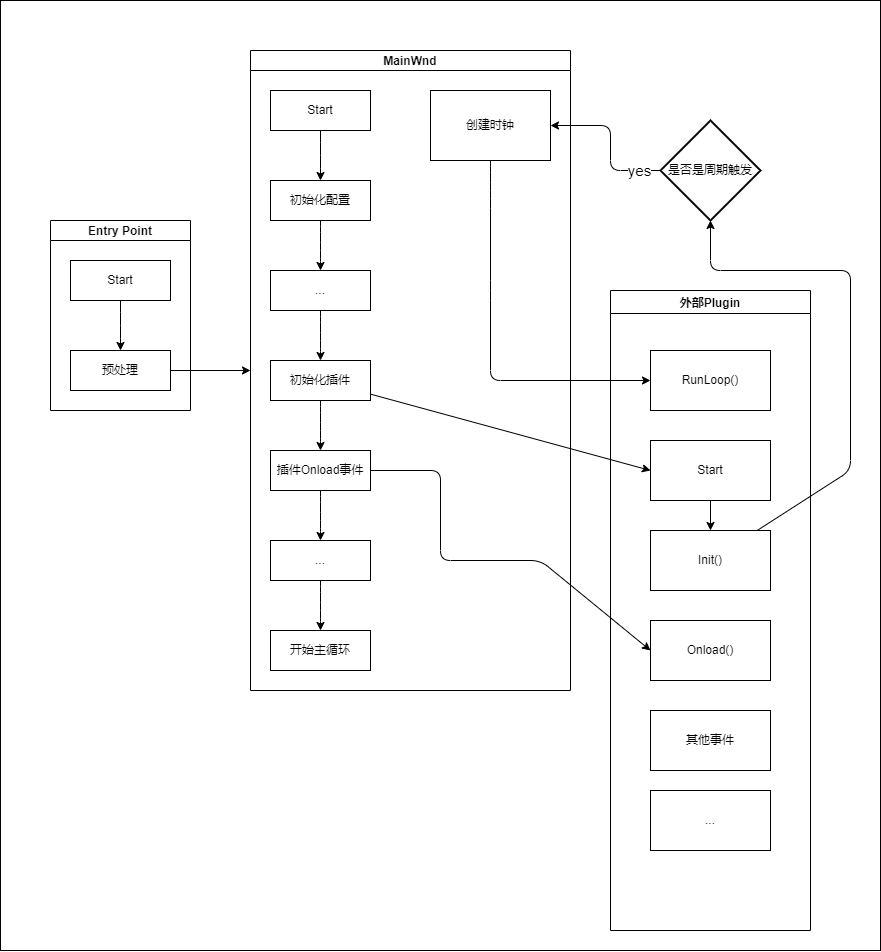

# 主程序与插件的交互方式
