计算机网络课程作业记录

# 0. 作业要求

课程报告题目自己拟定，选题范围：IPv6、SDN 和 IP 多播。参考选题如下：

（1）在实际互联网环境或在模拟环境下设计并构建网络拓扑结构，访问 IPv6 网络，用 Wireshark 抓包分析，观察 IPv6 网络的访问过程，分析地址解析、无状态地址自动配置、IPv6/IPv4 共存访问等过程中的相关数据包。

（2）在 mininet 平台上构建网络拓扑结构，设计网络场景，抓包并分析控制器与 OF 交换机的交互报文，理解 SDN 技术和 OpenFlow 协议机制。也可以进一步对 RYU 进行 python 编程，结合 REST API 和 OpenFlow 实现一些应用，例如：负载均衡、防火墙功能等。

（3）华为 eNSP、Cisco Packet Tracer 模拟环境下，搭建网络拓扑结构，设计场景，通过抓包，分析 IGMP 和路由协议 PIM-DM/PIM-SIM/MSDP/MBGP 报文，理解 IGMP 和多播路由协议的工作机制。

注意 1：网络拓扑结构中标识节点 IP 地址和 MAC 地址，拓扑图不能与课件中的相同！！！

注意 2：数据包分析时，注意地址的作用，例如 IPv6 地址（尤其是特殊地址）、MAC 地址、多播地址等！

根据难度曲线选择使用华为 eNSP 搭建模拟环境，分析 IGMP 和路由协议 PIM-DM/PIM-SIM/MSDP/MBGP 报文

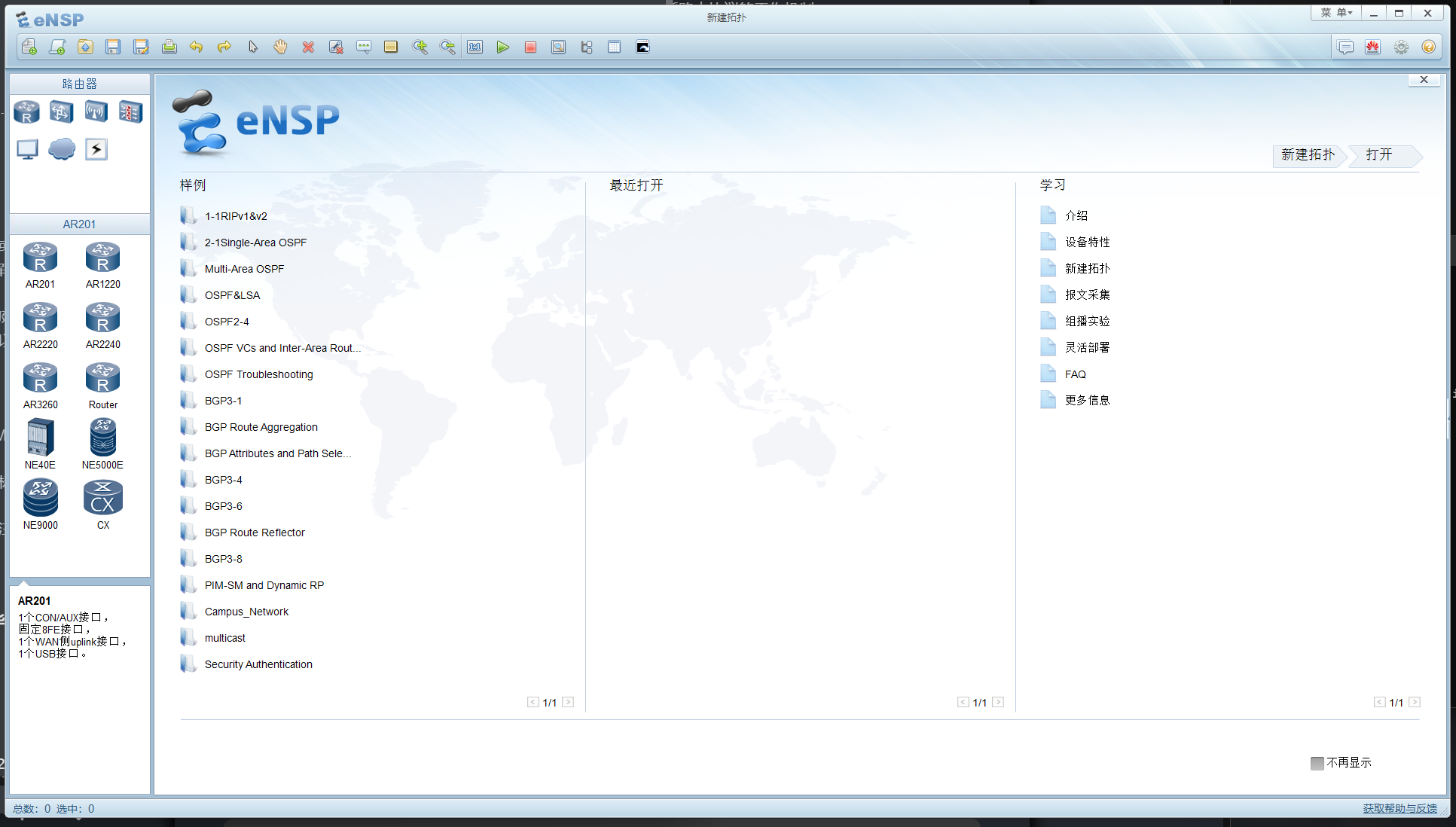

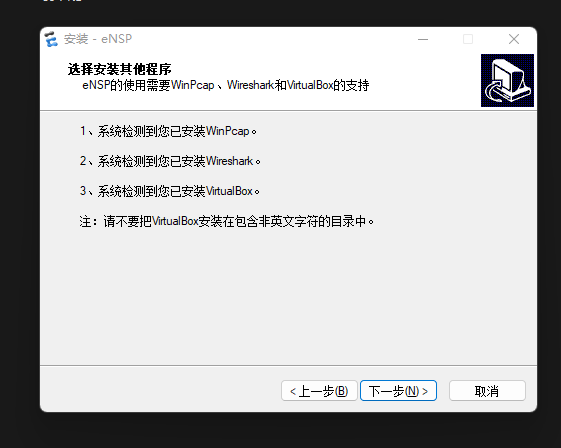

先安装 eNSP

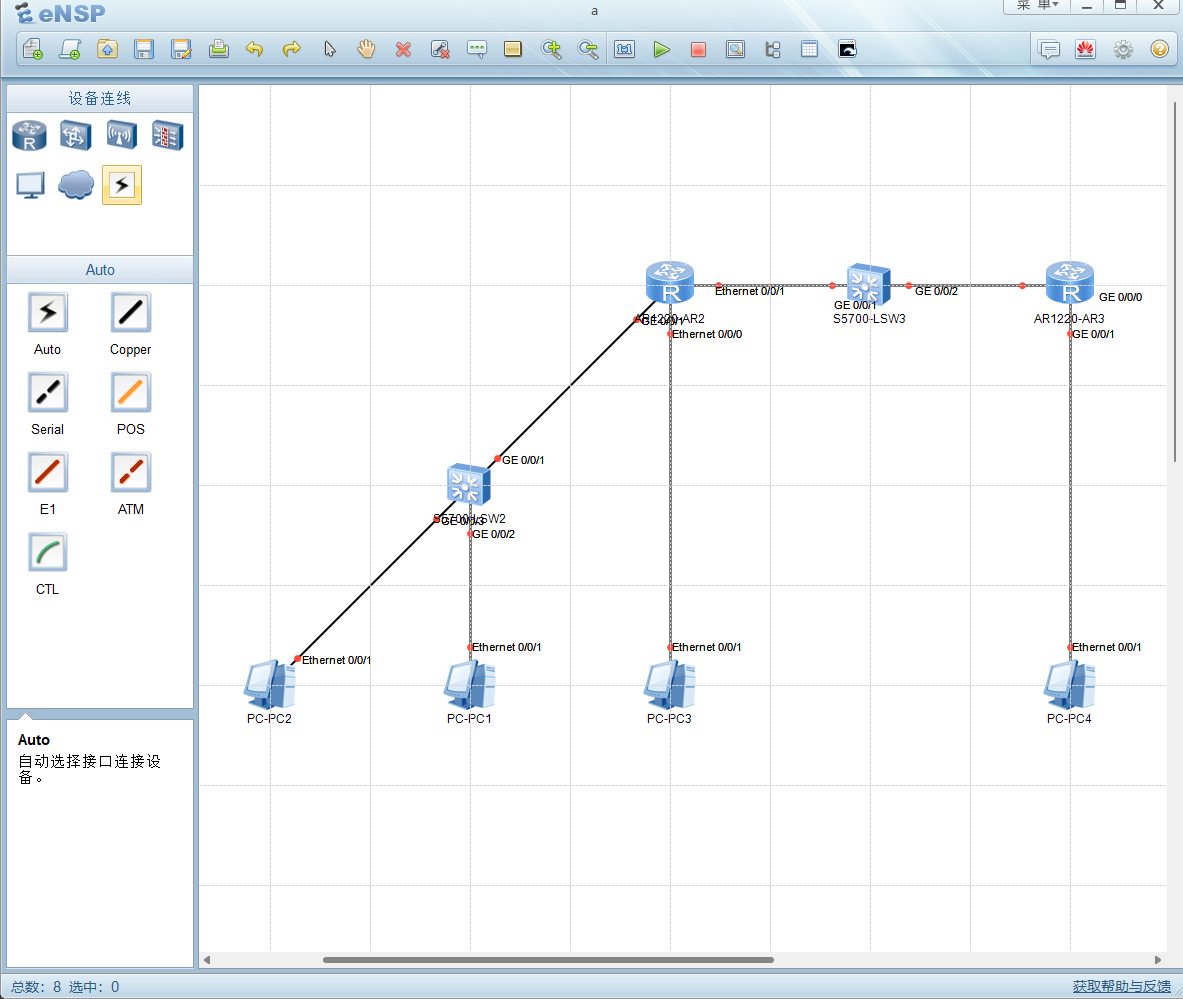

新建工程，建立拓扑

某公司在新建网络时部署 IPv6，R1 和 R2 分别为 IT 部门和人事部门路由器，两个部门通过交换机 S1 相连。IT 部门的员工终都端 PC-1 手工配置 IPv6 地址，并在 R1 与 R2 上配置 IPv6 静态路由，使两个部门的终端能够互相通信。

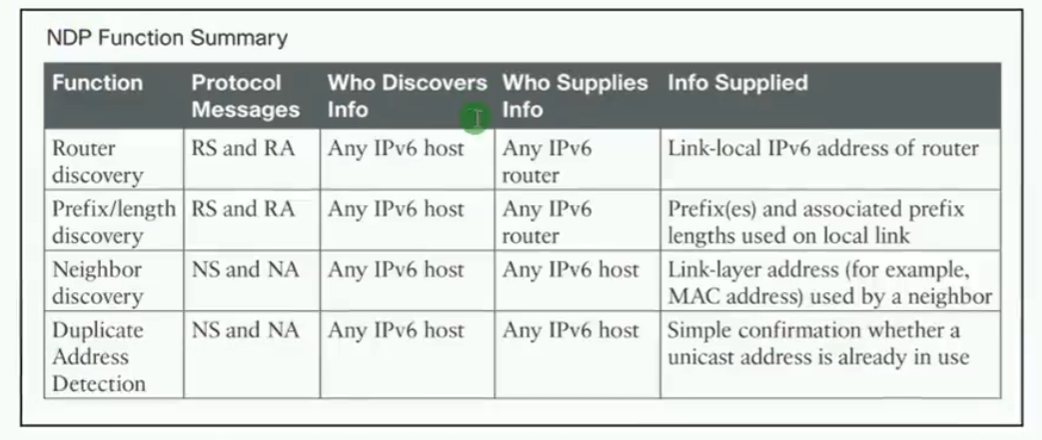

・在 ICMPv6 中定义新的消息类型，实现 地址解析、重复地址检测、跟踪邻居状态、路由发现、重定向 功能

类型	备注

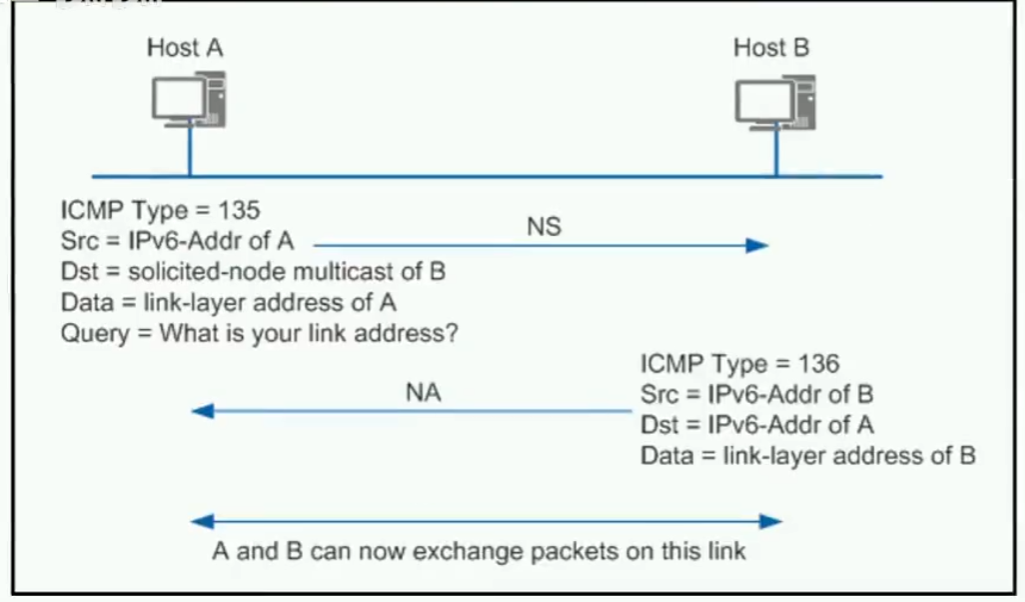

NS	Neighbor Solicitation，邻居请求，类似 IPv4 中的 ARP 请求报文
NA	Neighbor Advertisement，邻居通告，类似于 IPv4 中的 ARP 应答报文

·Solicited Node：请求节点，开头 = FF02::1:FF00/104，加上单播地址最后 24 位

类型	备注

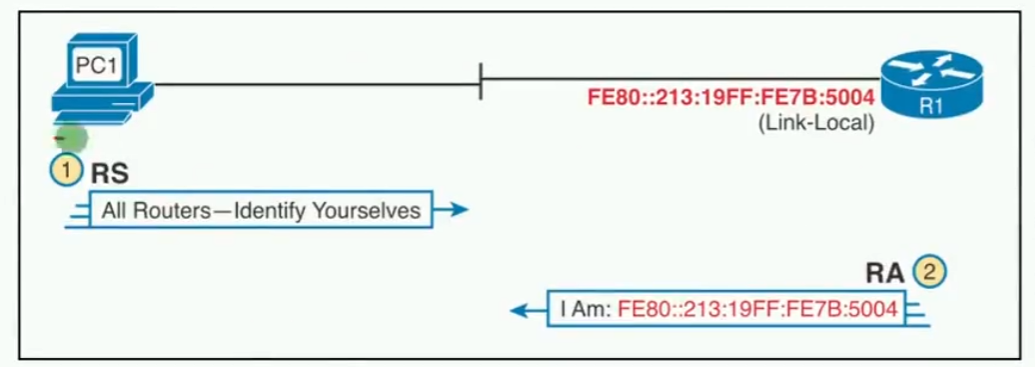

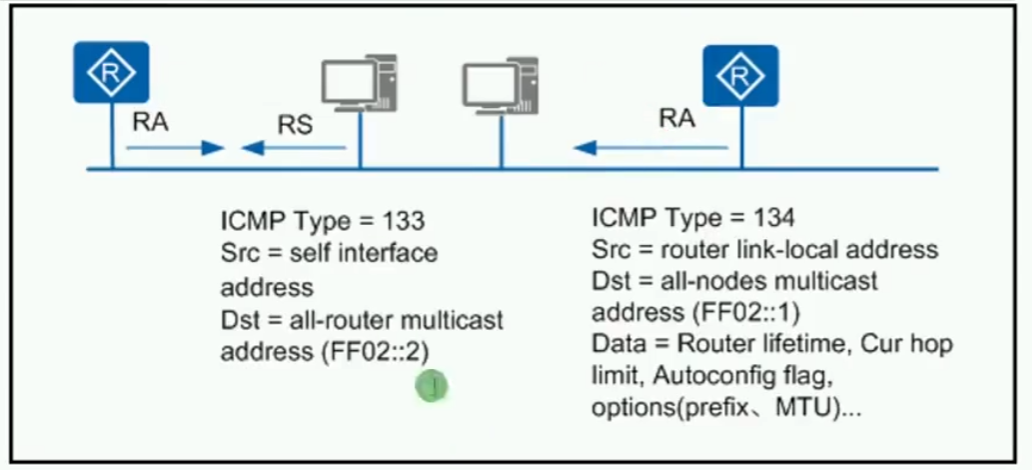

RS	Router Solicitation，路由器请求，请求网络前缀、网关等信息
RA	Router Advertisement，路由器通告，通告网络前缀、网关等信息

无状态地址自动配置

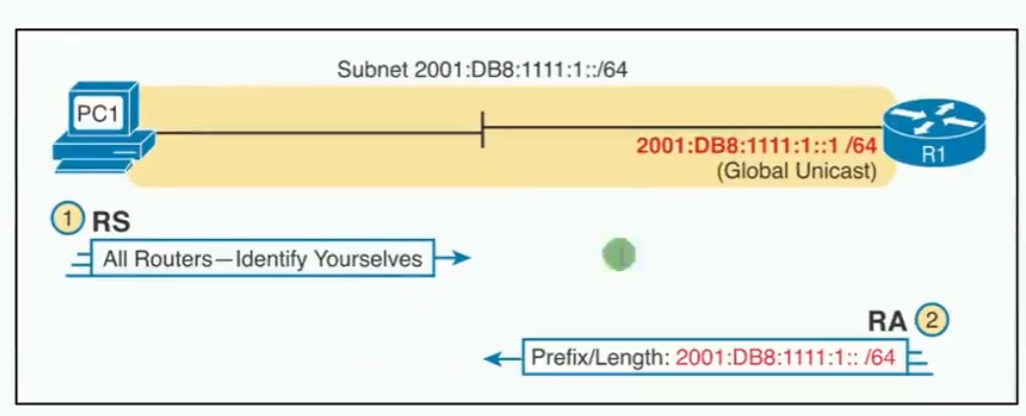

获取网络前缀
